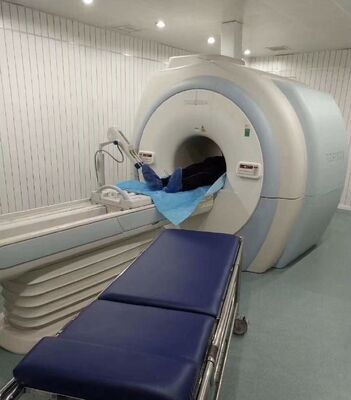

Αδιάβροχο αναδιπλούμενο μη μαγνητικό φορείο με μέγιστο φορτίο 240 kg για χρήση σε ιατρική χρήση και σε μαγνητική τομογραφία

Το αντιστατικό φορείο μαγνητικής τομογραφίας για περιοχές ευαίσθητες σε ραδιοσυχνότητες έχει σχεδιαστεί για να εξαλείφει την ηλεκτροστατική εκκένωση (ESD) – ένα φαινόμενο που μπορεί να επηρεάσει την ποιότητα της εικόνας MRI και, σε ακραίες περιπτώσεις, να δημιουργήσει κίνδυνο πυρκαγιάς σε περιβάλλοντα εμπλουτισμένα με οξυγόνο. Η ESD εμφανίζεται όταν συσσωρεύεται στατικός ηλεκτρισμός στην επιφάνεια του εξοπλισμού και στη συνέχεια εκκενώνεται ξαφνικά σε ένα γειωμένο αντικείμενο. Αυτό το φορείο έχει σχεδιαστεί για να αποτρέπει τη στατική συσσώρευση σε κάθε σημείο, από το πλαίσιο έως τους τροχούς έως την επιφάνεια επαφής του ασθενούς.

Το πλαίσιο είναι τυλιγμένο σε πολυμερές ασφαλές για ESD με ειδική αντίσταση επιφάνειας κάτω από 10⁹ ohms. Αυτή δεν είναι μια επίστρωση που μπορεί να φθαρεί. είναι μια μαζική ιδιότητα του πολυμερούς υλικού. Το πολυμερές είναι επίσης ανθεκτικό στις κρούσεις και στις χημικές ουσίες, επιζώντας από την έκθεση σε κοινά νοσοκομειακά απολυμαντικά. Το ίδιο το πλαίσιο είναι αλουμίνιο – το οποίο είναι αγώγιμο – αλλά το πολυμερές περιτύλιγμα μονώνει το αλουμίνιο ενώ παρέχει μια ελεγχόμενη διαδρομή προς τη γείωση. Κάθε στατικό φορτίο που αναπτύσσεται στην επιφάνεια του φορείου μεταφέρεται στους τροχούς και από εκεί στο πάτωμα.

Και οι τέσσερις τροχοί είναι αγώγιμο καουτσούκ με ειδική αντίσταση επιφάνειας κάτω από 106 ohms. Το καουτσούκ είναι κατασκευασμένο με μαύρο άνθρακα, το οποίο παρέχει αγωγιμότητα διατηρώντας παράλληλα τις μηχανικές ιδιότητες που απαιτούνται για ομαλή κύλιση. Οι τροχοί έχουν διάμετρο 5 ίντσες με κεραμικά ρουλεμάν. Οι ζυγοί τροχίσματος είναι αλουμινίου με αγώγιμη επίστρωση. Κάθε τροχίσκος έχει φρένο κλειδώματος που δεν διακόπτει την αγώγιμη διαδρομή – ο μηχανισμός πέδησης είναι κατασκευασμένος από αγώγιμο πολυμερές και κεραμικό.

Δεν υπάρχουν σημεία τριβής μετάλλου-πλαστικού πουθενά στο φορείο. Η τριβή μετάλλου-πλαστικού είναι μια κοινή πηγή στατικού φορτίου, καθώς τα δύο υλικά ανταλλάσσουν ηλεκτρόνια όταν τρίβονται μεταξύ τους. Όλα τα κινούμενα μέρη – μεντεσέδες, περιστρεφόμενοι τροχοί, σύνδεσμοι φρένων – χρησιμοποιούν διεπαφές πλαστικό σε πλαστικό ή κεραμικό σε πλαστικό. Οι λαβές ώθησης είναι κατασκευασμένες από αγώγιμο πολυμερές χωρίς εσωτερικό μεταλλικό πυρήνα. Το κατάστρωμα ασθενούς είναι ένα μονοκόμματο αγώγιμο πολυμερές καλούπι με αντιολισθητική υφή.

Η λαβή ώθησης περιλαμβάνει ένα σημείο στερέωσης του ιμάντα γείωσης. Για εγκαταστάσεις που το απαιτούν, ένας εύκαμπτος ιμάντας γείωσης μπορεί να συνδεθεί μεταξύ του φορείου και ενός κτιρίου. Το σημείο στερέωσης είναι ένα ορειχάλκινο καρφί ενσωματωμένο στο αγώγιμο πολυμερές. ο ιμάντας γείωσης έχει ορειχάλκινο κλιπ που προσαρμόζεται στο καρφί. Ο ίδιος ο ιμάντας γείωσης (προαιρετικό εξάρτημα) είναι κατασκευασμένος από πλεγμένο χάλκινο σύρμα με μπουφάν PVC και είναι μη μαγνητικός. Το μήκος του ιμάντα είναι 10 πόδια, επιτρέποντας στο φορείο να γειώνεται ενώ μετακινείται γύρω από τη σουίτα MRI.

Το κατάστρωμα ασθενών είναι επίσης αντιστατικό. Οι ίδιοι οι ασθενείς μπορούν να δημιουργήσουν στατικό φορτίο μέσω της κίνησης ενάντια στα κλινοσκεπάσματα ή τα ρούχα. Η επιφάνεια του καταστρώματος έχει σχεδιαστεί για να μεταφέρει στατικά μακριά από τον ασθενή χωρίς να προκαλεί ενόχληση. Η ειδική αντίσταση της επιφάνειας είναι 108 έως 10¹0 ohms – αρκετά υψηλή για να αποτρέψει την ταχεία εκφόρτιση (η οποία θα αισθανόταν σαν κλονισμός) αλλά αρκετά χαμηλή για να αποτρέψει τη συσσώρευση φορτίου. Το κατάστρωμα είναι χωρίς ραφές και αδιάβροχο, με ελαφρώς ανάγλυφη επιφάνεια για αντοχή στην ολίσθηση.

Η δοκιμή για αυτό το φορείο περιλαμβάνει μέτρηση της συσσώρευσης στατικού φορτίου υπό τις χειρότερες συνθήκες. Σε μια ανεξάρτητη εργαστηριακή δοκιμή, το φορείο τρίφτηκε με νάιλον ύφασμα για 60 δευτερόλεπτα και στη συνέχεια μετρήθηκε για στατική φόρτιση. Η μέγιστη μετρηθείσα φόρτιση ήταν 50 volt – πολύ κάτω από το όριο των 1.000 volt στο οποίο η ESD αποτελεί ανησυχία για τον ηλεκτρονικό εξοπλισμό. Η ίδια δοκιμή που πραγματοποιήθηκε σε ένα τυπικό φορείο χωρίς ESD παρήγαγε φορτίσεις άνω των 5.000 βολτ.

Οι κλινικές εφαρμογές περιλαμβάνουν σουίτες μαγνητικής τομογραφίας με οξυγόνο υψηλής ροής, σουίτες που εκτελούν επεμβατικές διαδικασίες όπου ενδέχεται να υπάρχουν εύφλεκτα υλικά και σουίτες με ευαίσθητα πηνία ραδιοσυχνοτήτων που μπορεί να καταστραφούν από ESD. Το φορείο συνιστάται επίσης για συστήματα MRI με σχέδια ανοιχτής οπής, όπου η στατική εκκένωση από τον εξοπλισμό είναι πιο πιθανό να φτάσει στον ασθενή λόγω της μικρότερης απόστασης μεταξύ του εξοπλισμού και της οπής.

Τα προαιρετικά αξεσουάρ περιλαμβάνουν ένα μαξιλάρι στρώματος ασφαλείας για ESD που καλύπτει το κατάστρωμα και παρέχει πρόσθετη άνεση στον ασθενή, διατηρώντας παράλληλα τις αγώγιμες ιδιότητες. έναν IV πόλο ασφαλή για ESD με αγώγιμο πολυμερικό άξονα. και ένα σετ ιμάντων συγκράτησης με ασφάλεια ESD με αγώγιμο πλέγμα. Ο κατασκευαστής παρέχει πιστοποιητικό συμμόρφωσης με την ESD, τεκμηριώνοντας μετρήσεις αντίστασης επιφάνειας για κάθε φορείο πριν από την αποστολή.

• Μαξιλάρι στρώματος ασφαλές για ESD
• IV πόλος ασφαλής για ESD με αγώγιμο πολυμερικό άξονα
• Σετ ιμάντων συγκράτησης με ασφάλεια ESD με αγώγιμο πλέγμα
• Πιστοποιητικό συμμόρφωσης με την ESD (παρέχεται από τον κατασκευαστή)
